南水北調工程管理單位應當在工程管理范圍邊界和地下工程位置上方地面設立界樁、界碑等保護標志，并設立必要的安全隔離設施對工程進行保護。未經南水北調工程管理單位同意，任何人不得進入設置安全隔離設施的區域。

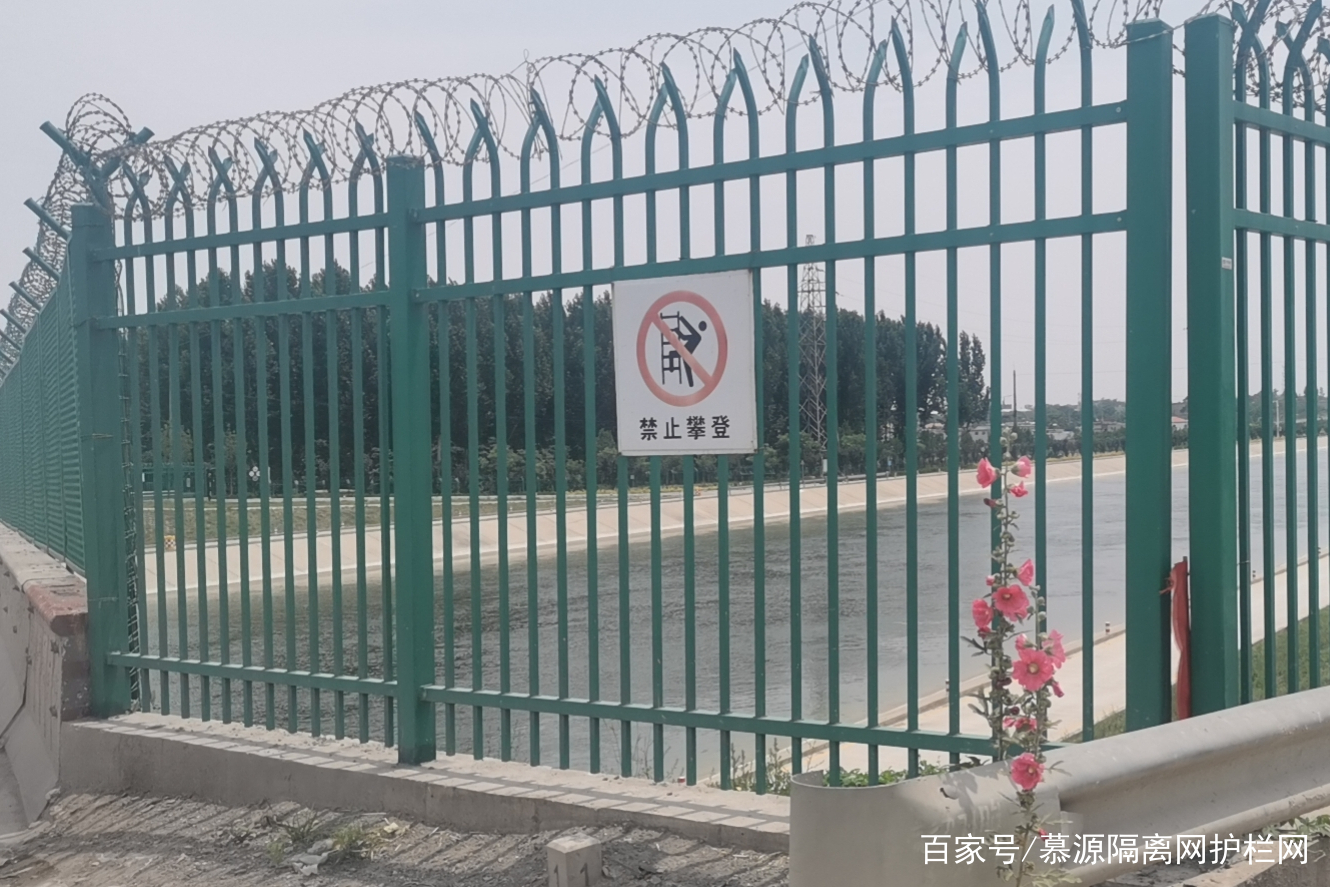

南水北調隔離網

南水北調工程管理范圍內的土地不得轉作其他用途，任何單位和個人不得侵占；管理范圍內禁止擅自從事與工程管理無關的活動。

南水北調中線工程，指從丹江口水庫引水，調水到河南省、河北省、北京市、天津市的主體工程。

一、南水北調隔離主立柱規格

1、單根主立柱工程量：

立柱分為中間立柱和分縫立柱，中間立柱為連接兩個網片的立柱，分縫立柱為變形縫立柱，用來消除熱脹冷縮等因素造成的伸縮變形。

主立柱鋼管：□100×100×4mm，單根長高 2118mm；

主立柱鋼管上堵頭-110×110×4mm，堵頭鋼板上焊接弧線***尖（槍尖尺寸詳見柵欄網片），弧形槍尖鋼管□25x25x1.2mm，單根長590mm；

主立柱基礎錨固鋼板：中間立柱鋼板為-300×200×8mm，分縫立柱鋼板為300*350*8mm；現場安裝，中間立柱通過 4 根 M12 防盜螺栓與混凝土基礎固定；分縫立柱通過 6 根 M12 螺栓與混凝土基礎固定；

主立柱固錨鋼板底部兩側對稱焊接加固肋板-110×60×4mm，立柱中部對稱焊接 4 個與欄柵網片連接的［形焊耳-192×50×6mm，焊耳上預留連接螺栓孔；

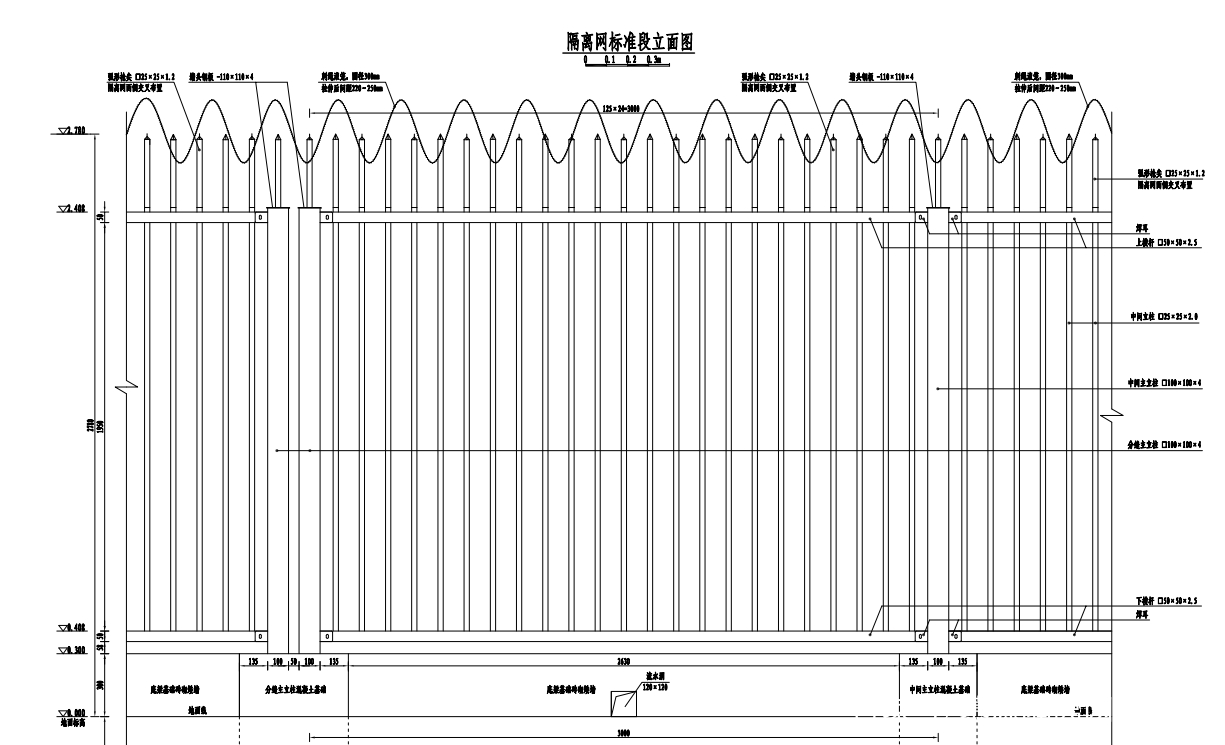

南水北調隔離網

2、主立柱的技術要求：

    南水北調隔離網立柱所有焊縫均為滿焊，焊腳尺寸為 6mm。主立柱在工廠整體制作，現場安裝，通過 4 根 M12 防盜螺栓與混凝土基礎固定。 材質為Q235B鋼材，所有構件焊接完成后要做防腐處理，里外表面均熱鍍鋅處理，鍍鋅量270g/㎡，表面噴塑，噴塑厚度不小于0.076mm。顏色暫定為草綠色，施工時可根據發包人意見適當調整。預埋螺栓及防盜螺母的材質為A2-70。

二、南水北調欄柵網片規格

1、柵欄網片用料標準

柵欄網片欄柵網片為帶尖彎頭鋅鋼型隔離網，由橫桿、中間立柱和弧線***尖組成。

橫桿：方管□50×50×2.5mm，單根長 2878mm，上下兩橫桿中心間距 2.0m，橫桿兩端預留連接螺栓孔。

豎桿：中間立柱方管□25×25×2.0mm，單根長 2050mm，中心間距 125mm，上下兩端分別插入上下橫桿，并采用焊接固定。

尖搶：弧線***尖方管□25×25×1.2mm，弧線長 590mm，轉彎半徑 350mm，轉角 90°，槍頭采用沖壓成型，交錯分列于隔離網兩側，弧形槍頭下部通過焊接與上橫桿上部相連。

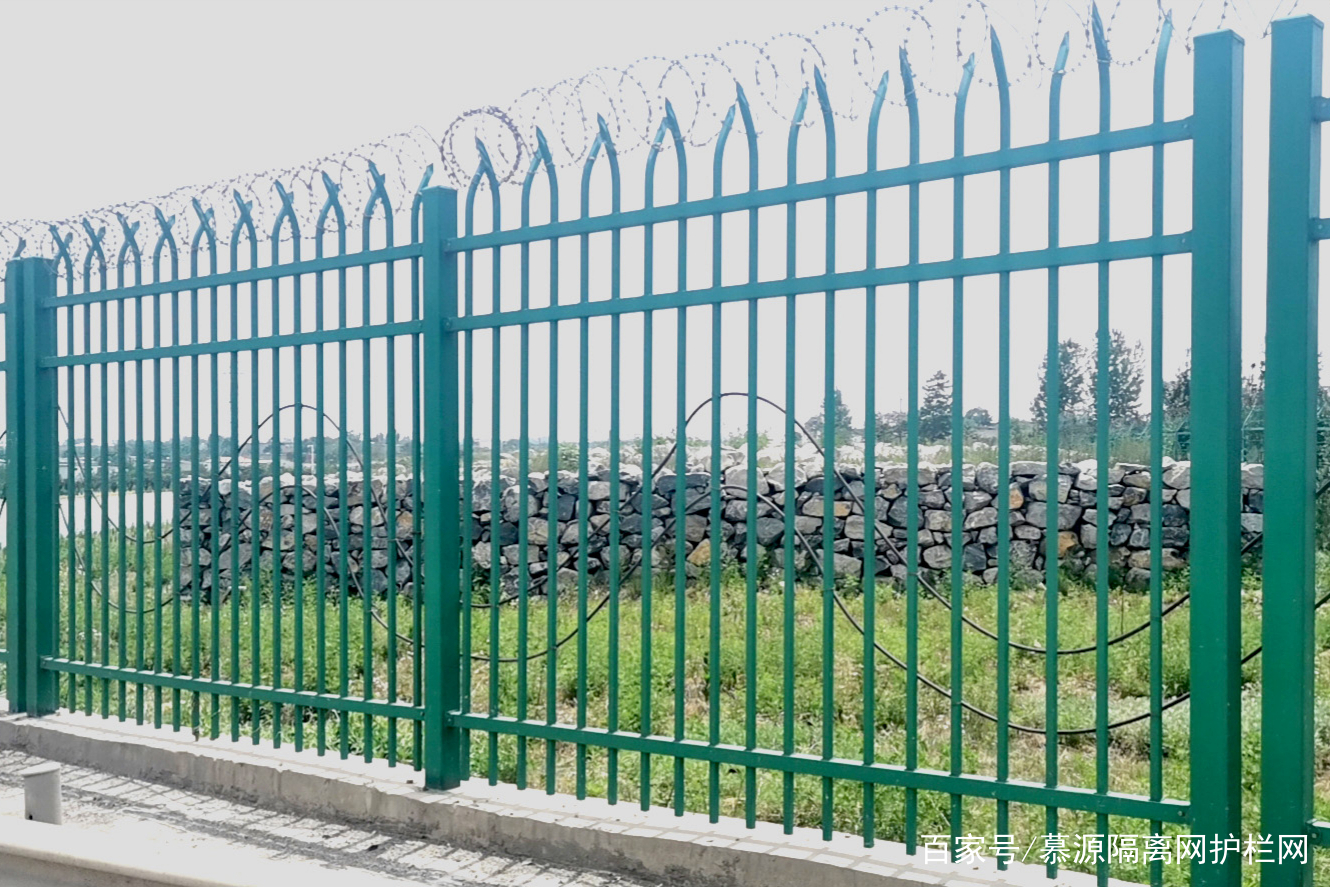

南水北調隔離網

2、柵欄網片技術要求：

欄柵網片工廠制作時，所有焊縫均為滿焊，焊腳尺寸不小于 5mm。欄柵網片現場安裝，通過 M8×100 防盜螺栓及螺母與主立柱固定。

制作欄柵網片的鋼管材質為 Q235B，所有構件焊接完成后要做防腐處理，采用先鍍鋅再噴塑的雙涂料層防腐體系。鍍鋅量為 270g/m2 ，噴塑厚度為 0.076mm，顏色暫定為草綠色，施工時可根據業主意見適當調整。螺栓及螺母的材質為 A2-70。

安裝時根據現在隔離網總布置，在緩坡、陡坎和截流溝處欄柵網片為異型，材質、做法和錨固方式同標準段欄柵網片，網片的具體尺寸可做適當調整。

三、頂部刺繩滾籠規格要求

1、刺繩滾籠用量

刺繩滾籠又稱為刀片刺繩、刺絲滾籠。刺繩滾籠采用刀片刺繩繞圈成型，相鄰兩圈每隔 120°用刀片刺繩連接卡固定，閉合后刀片刺繩圈徑為 30cm，張開后形成蛇腹網狀，每交叉圈安裝間距 22～25cm。安裝時用專用刺繩連接卡扣固定，局部可采用鍍鋅鐵絲進行加固。

南水北調隔離網

2、刺繩滾籠技術要求

刀片刺繩由沖切鋼板采用機械壓軋在鋼絲上成型。刀片采用厚度0.5+0.05mm的低碳鋼板沖切而成，刀刺采用 BOT-22 型，刺寬 15±1 mm，刺長 22±1mm，刺距 34±1 mm。刺繩芯絲采用 HPB300 冷拔低碳鋼絲，線徑 2.5±0.05mm。刺繩滾籠應進行熱鍍鋅防腐處理，鍍鋅量≥50g/m2。

南水北調是我國重要的民生工程，關系到幾億人民的用水，需要嚴格執行安全規范。此次升級的新型南水北調隔離網彌補了舊式隔離網的一些不足，更符合防護規范。
